Pass Labs XP 30



XP30

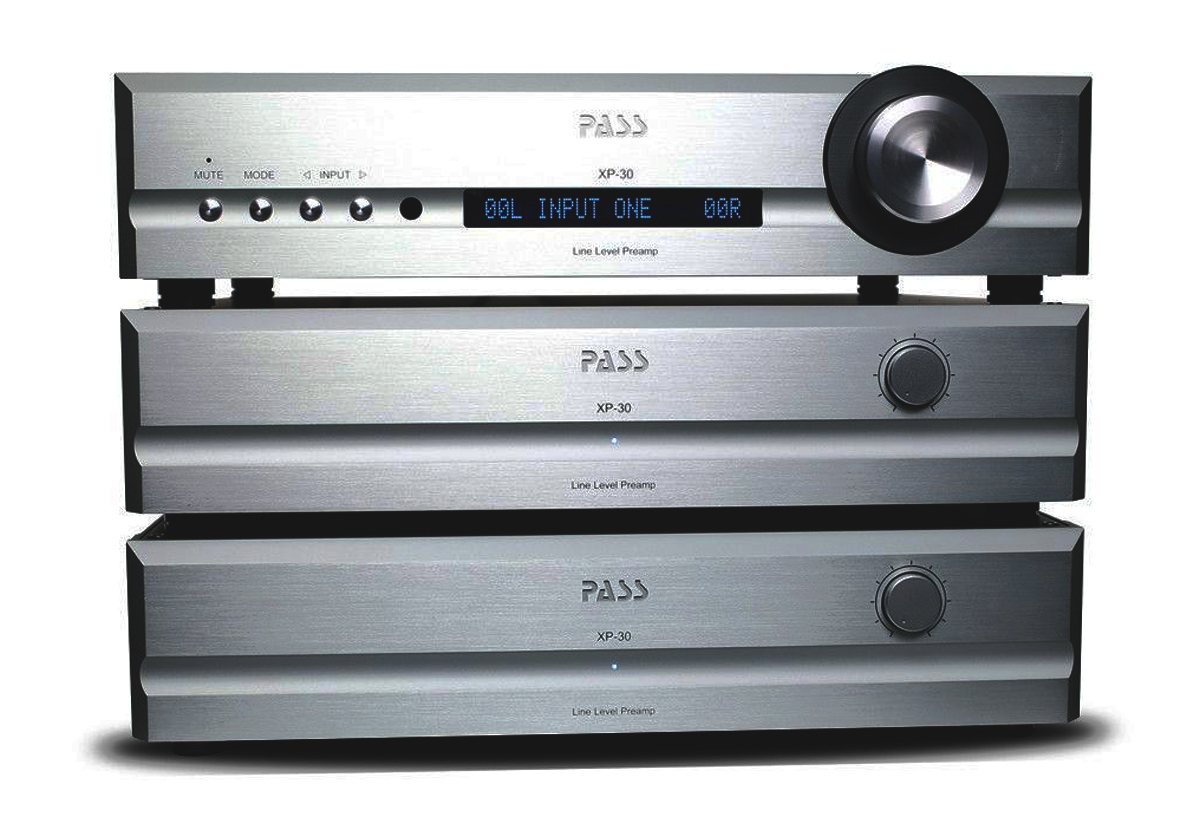

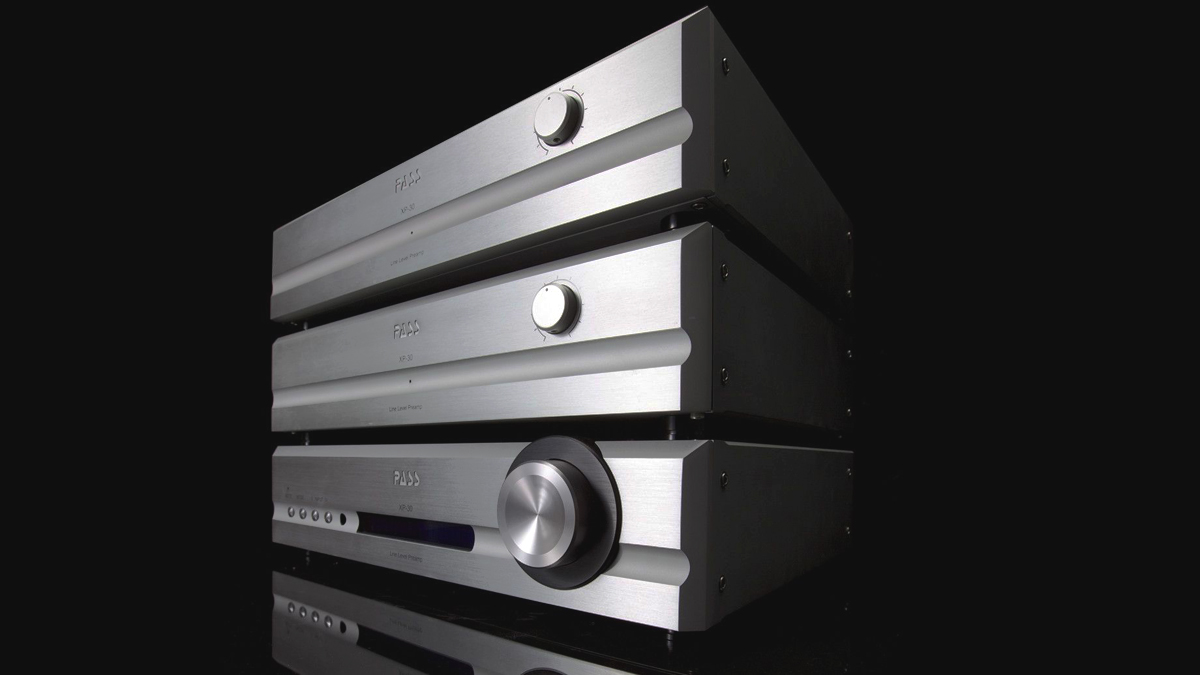

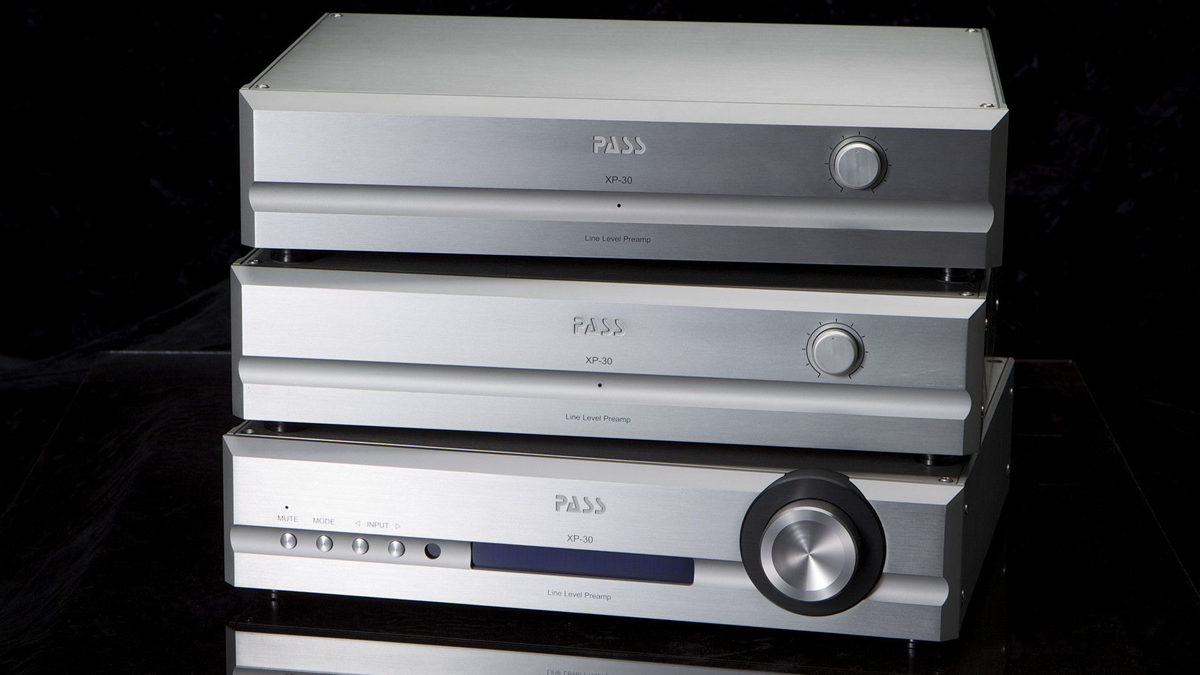

Трехблочный предварительный усилитель, Класс А



Компания Pass Labs поставила перед собой задачу создать предварительный усилитель ещё лучше, чем их XP-20. В результате длительной работы был создан такой усилитель - трёхблочный  XP-30. В нем используются модули аналогичные XP-20, но в улучшенной конфигурации: его блок питания, размещён в отдельном корпусе, имеет  конфигурацию «двойное моно» и обладает повышенной, для  предварительного усилителя, мощностью, а каждый канал усилителя размещается в своём корпусе. Для слушателя эти уникальные схемотехнические усовершенствования воплотятся в басовые партии с гораздо большей силой воздействия, артикуляционной и тембровой точностью. На хорошо записанном музыкальном материале XP-30 представит слушателю более точно очерченную звуковую сцену, в которой соблюдено правильное соотношение глубины, ширины и высоты, с безупречно изображенными инструментами и их надлежащим расположением в пространстве. Одним словом, XP-30  позволяет вновь пережить уже прошедшее музыкальное событие в наиболее правдоподобной звуковой панораме, чем любое из устройств, уже появившихся на рынке.





Его блок питания, размещён в отдельном корпусе, имеет  конфигурацию «двойное моно» и обладает повышенной, для предварительного усилителя, мощностью.  В нем используются малошумящие трансформаторы фирмы Plitron, очень большая ёмкость конденсаторов в фильтре (по схеме CRC) и  схема электронного умножения ёмкости.

Каждый канал усилителя размещается в своём корпусе. В конфигурации «стерео» каждый  из двух усилительных блоков  может управлять сразу двумя усилителями мощности с двумя различными настройками коэффициента усиления.  Таким образом, легко реализуется схема «Bi-amping», совместная работа с сабвуфером и другие схемы конфигурации.





Конструкция  позволяет последовательно подключить до шести усилительных блоков, которые будут управляться от одного XP-30. В максимальной конфигурации получается усилитель из семи блоков с возможностью индивидуальной подстройки коэффициента усиления двенадцати выходных каналов.

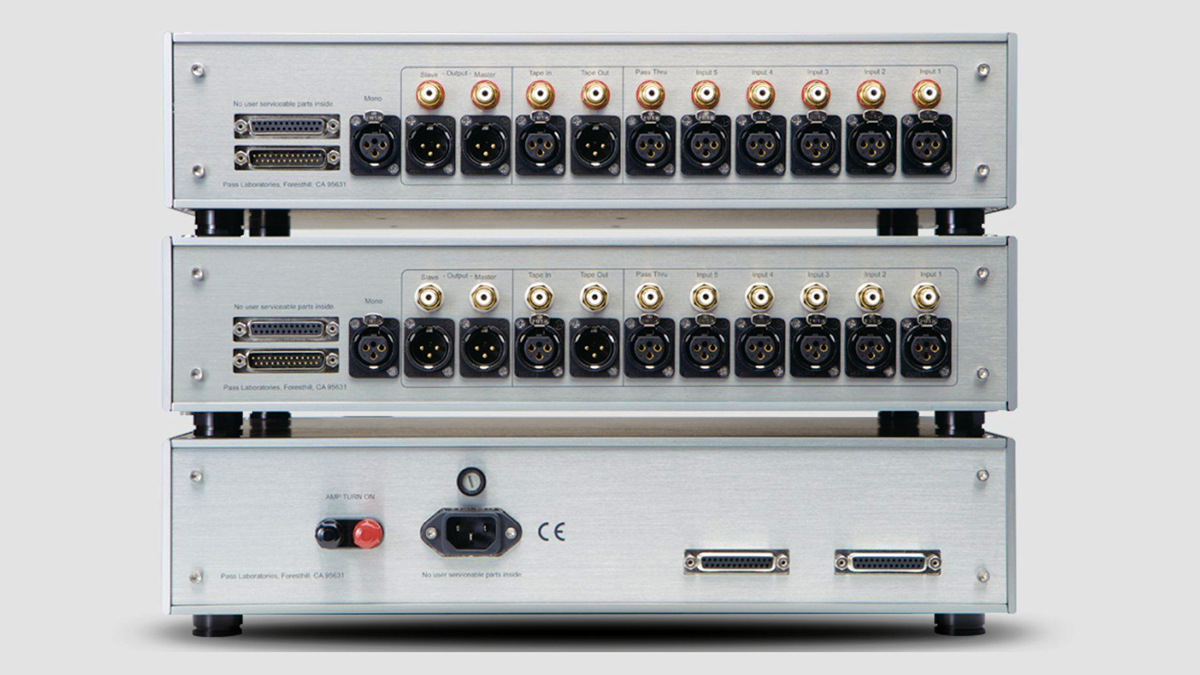

Усилительный блок оснащён пятью входами (XLR+RCA), специальным входом для интеграции в систему домашнего театра (Home Theater Bypass), двумя независимыми регулируемыми выходами (Master+Slave) и двумя нерегулируемыми выходами. Каждый выход подключён к индивидуальной усилительной цепи и полностью независим от других выходов.





Выходное сопротивление всех выходов ниже, чем это обычно принято, следовательно, усилитель лучше управляет нагрузкой даже с длинным кабелем. Мы не предлагаем использовать тридцатиметровый межблочный кабель, но если у вас есть такая необходимость, то XP-30 вполне подходит для этого.

В XP-30 используются те же модули, что и в XP-20, но в улучшенной конфигурации.  Лаборатория Пасса специально разыскивала компоненты индивидуального изготовления для того что бы их применить в новой разработке, так как идеальные компоненты отсутствуют  в промышленном или хотя бы в гарантированном количестве.





Для слушателя эти схемотехнические усовершенствования воплотятся в басовые партии с гораздо большей силой воздействия, артикуляционной и тембровой точностью. На хорошо записанном музыкальном материале XP-30 представит слушателю более точно очерченную звуковую сцену, в которой соблюдено правильное соотношение глубины, ширины и высоты, с безупречно изображенными инструментами и их надлежащим расположением в пространстве. Одним словом, новый предусилитель  позволяют вновь пережить уже прошедшее музыкальное событие в наиболее правдоподобной звуковой панораме, чем любое из устройств, уже появившихся на рынке.



СПЕЦИФИКАЦИЯ



Входы (XLR/RCA): 5
Вход PassThru (XLR/RCA): 1
Вход Tape In (XLR/RCA): 1
Выход Tape In (XLR/RCA):1
Выход Master (XLR/RCA):1
Выход Slave (XLR/RCA): 1

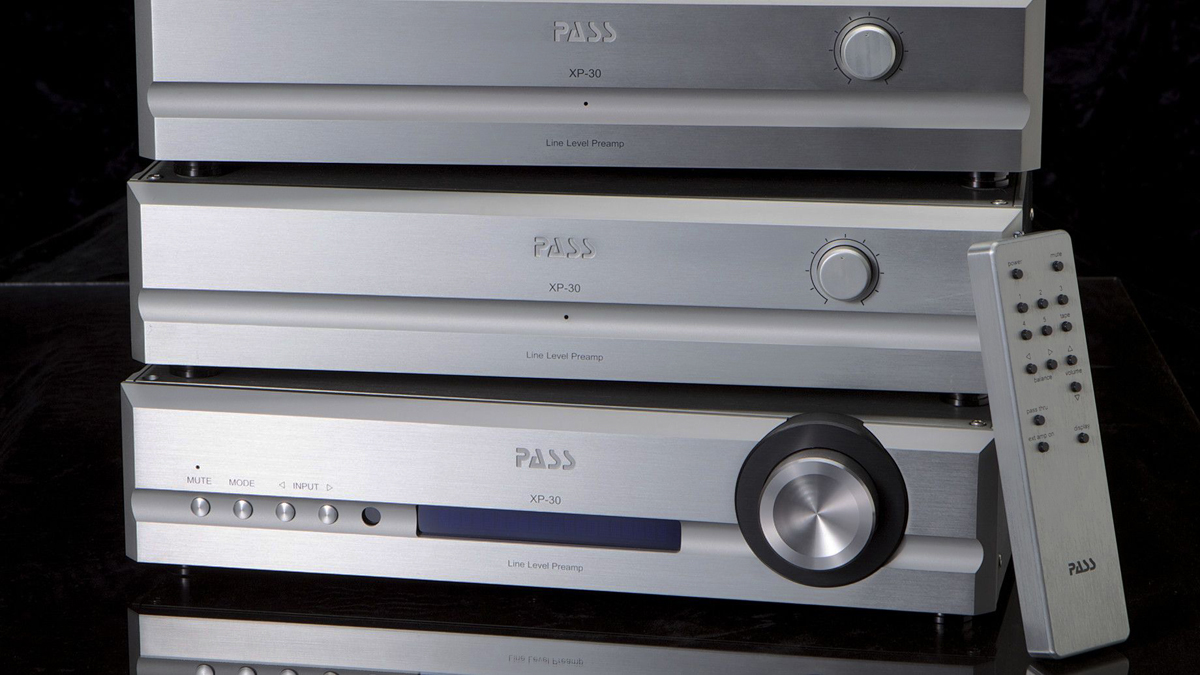

Дистанционное управление: Да
Коэффициент усиления: 10/16 или 24 дБ
Регулировка громкости:100 шагов по 1 дБ
Частотный диапазон (± 0,05 дБ): 20 Гц-20 кГц
Искажения (типовое, 1 кГц): < 0,1%
Искажения (1 В RMS): < 0,001%
Искажения (14 В RMS): <0,01%


Выходное сопротивление (MAIN, XLR): 120 Ом
Выходное сопротивление (SLAVE, XLR): 200 Ом
Выходное сопротивление (RCA): 120 Ом
Входное сопротивление: 42 кОм
Переходные затухания (1 кГц): 100 дБ
Соотношение сигнал/шум (5 В): 110 дБ
Собственные шумы (невзвешенное): < 20 мкВ
Потребляемая мощность (стерео): 45 Вт
+ 15 Вт за каждый последующий канал
Количество блоков: 3

Размеры одного блока:
Ширина: 432 мм
Глубина: 305 мм
Высота: 102 мм
Вес (в упаковке): 33,6 кг
